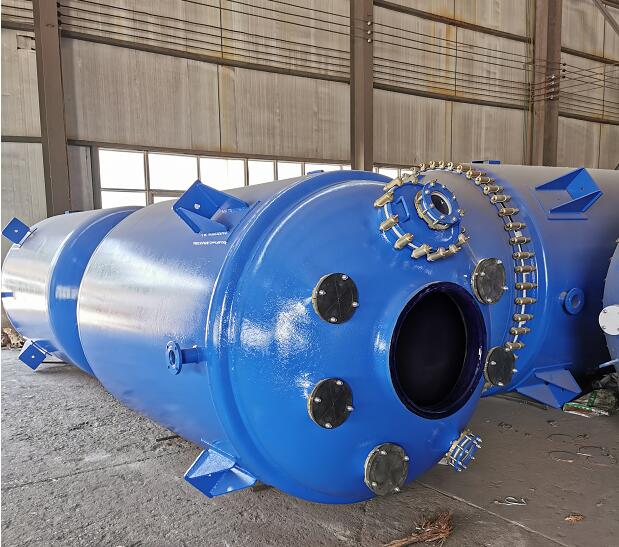

闭式搪玻璃反应釜

发布时间：2022-09-13 访问：1393次

闭式搪瓷反应釜

工作压力：罐内压力0.3Mpa 夹套内压力0.6Mpa

设计压力：罐内压力0.4Mpa 夹套内压力0.6Mpa

工作温度：罐内20~200℃ 夹套20~200℃

设计温度：罐内200℃ 夹套内200℃

容器类别：I类（一类）

介质特性：无毒、非易爆

主要材质：Q245R Q245R

检测标准：X光射线，A类和B类每条焊接接头长度的20%射线探伤，且不小于250mm按NB/T47013.1~5-2015 AB级Ⅲ级为合格。

渗透实验：焊接后煤油试漏，无渗漏为合格。夹套筒体与上接环最后一道环焊缝焊接后做100%表面无损检测Ⅰ级为合格，水压试验执行标准按GB/T7994规定。气密性压力实验根据协商而定。

搪瓷检验：搪玻璃厚度0.8-2.0mm,高电压实验为20KV作业面不导电（按GB/T7993规定）

油漆包装：按GB25025-2010规定执行，设备外表涂防锈漆两遍面漆一遍，喷涂颜色客户可自由选择。

产品介绍：

闭式搪玻璃反应釜是含高硅搪玻璃釉喷涂在钢容器表面,经高温燃烧过程的合理和坚持金属表面复合材料制品、罐盖搪玻璃反应罐是一点。它具有玻璃稳定性和金属强度的双重优点。是一种优良的耐腐蚀化工设备。它具有耐腐蚀、抗冲击、外观光滑、绝缘、耐热、耐磨等性能可靠。因为罐盖与罐体是完整闭合的整体，不能分开，因此闭式搪瓷反应釜适合用于釜内压力较高的环境，能避免或减少泄露；同时受到安装尺寸的限制，闭式搪瓷反应釜中的搅拌浆不如开式反应釜中的搅拌浆大。闭式搪玻璃反应釜与开式搪玻璃反应釜一样被广泛应用于化工、石油、医药、农药、食品、染料等工业过程中。是水解、中和、结晶、混合、乳化的理想设备。所以，用户要正确选择搪玻璃反应釜类型，需要从其密封要求，价格需要，检修需要，搅拌形式等生产工艺要求角度出发考虑。

产品特点：

1、我们拥有相关行业资质,K型搪玻璃反应器是一种可分离的盖体组合式反应器。盖子用卡子固定在罐体上，之间由垫片进行密封。

2、该规格段的搪玻璃反应釜一般适用于小规模化工工艺。

3、由于盖子可以与罐体一体不能分开，所以该类型搪玻璃反应釜适合用于釜内压力较高的环境，能避免或减少泄露。

4、结合成熟的搪瓷技术，使得该类型开式搪玻璃反应釜具有显著的抗腐蚀、抗冲击和抗温度聚变等特性，经久耐用。

5、开式搪玻璃反应釜的生产工艺采用流水线技术，质量可靠。

6、该类型开式搪玻璃反应釜全部采用电炉烧成，瓷面清洁，不宜崩瓷。

7、公司搪玻璃设备电炉规格齐全，搪烧不变形。

8、对搪玻璃反应釜表面除锈处理后,进行环保水性漆喷涂，使得产品更加美观大方。

9、搪玻璃反应釜畅销全中国,并已远销海外多个国家和地区。

10、我们可以根据用户的需要设计和制造各种非标准搪玻璃反应器设备。

允许工作压力PN	罐内≤0.37Mpa 夹套内≤0.58Mpa
允许工作温度	罐内0-200℃ 夹套内0-200℃
允许搅拌转速	浆式83、125r/min 叶轮式≤125r/min
搅拌轴为填料密封时罐内工作压力不超过0.25Mpa

搪玻璃闭式反应罐(表1)

公称容积 (L)	代号
公称容积 (L)	DN	DO	D1	D2	D3	D4	D5	D6	D7	D8
1500	1300	910	1450	1679	30	￠80	65×5	500	400
2000	1300	910	1450	1679	30	￠80	65×5	500	400
3000	1600	1120	1750	2029	36	￠95	65×6	600	450	1300
5000	1600	1120	1750	2029	36	￠95	80×6	600	450	1300
5000	1750	1200	1900	2200	36	￠95	80×6	600	450	1400
6300	1750	1200	1900	2200	36	￠95	80×6	600	450	1400
8000	2000	1400	2200	2502	36	￠95	95×8	800	500	1600
10000	2000	1640	2400	2734	36	￠110	95×8	800/1450/1600	550	1700
10000	2400	1680	2600	2940	36	￠110	95×8	800/1450	550	1800
12500	2400	1680	2600	2940	36	￠140	95×8	800/1450	550	1800
15000	2400	1220	2600	2940	36	￠125	95×8	900/1600	550	2000
20000	2600	1220	2800	3138	36	￠140	95×8	900/1750	550	2000
30000	2800	1220	3000	3380	36	￠140	95×8	1750	550	2200

搪玻璃闭式反应罐(表2)

公称容积 (L)	代号									重量 (Kg)
公称容积 (L)	H	H1	H2	H3	H4	H5	H6	h	L	重量 (Kg)
1500	1895	975	-	315	507	700	1070	240	3505	1934
2000	2240	975	-	315	507	700	1415	240	3850	2190
3000	2275	1160	-	315	515	780	1710	240	3800	3120
5000	3275	1160	-	315	515	780	1745	240	4800	4434
5000	2940	1200	420	350	550	886	1656	270	4470	4545
6300	3375	1220	900	350	550	885	1785	270	5060	5200
8000	3280	1360	690	400	510	960	1860	330	5270	6455
10000	3582	1460	900	470	660	1020	1920	360	7095	8875
10000	3160	1500	640	470	550	1010	1610	360	5970	8895
12500	3655	1500	900	470	550	1040	1940	360	6475	9930
15000	4220	1400	1500	470	550	1100	1940	360	7970	12010
20000	4730	1530	1300	470	550	1000	2200	300	9180	14770
30000	5510	1600	1300	470	550	1000	2200	360	9960	15880

搪瓷反应釜是将含有高二氧化硅的搪瓷瓷釉料喷涂在钢制容器内表面，经合理的高温灼烧工艺而牢固地密着于金属表面上成为复合材料制品，闭式搪瓷反应釜罐盖与罐体一体不可分的反应釜。它同样具有玻璃的稳定性和金属强度的双重优点，是一种优良的耐腐蚀化工设备，具有耐腐蚀、抗冲击、光滑美观、绝缘耐热、耐磨等可靠性能。搪瓷反应釜目前被广泛地应用于化工、石油、医药、农药、食品、染料等工业生产过程，是水解、中和、结晶、混合、乳化等最理想的设备。我公司搪瓷反应釜搪瓷反应罐规格齐全，也可根据用户的需求生产制造非标搪瓷反应釜。

部件名称	反应釜罐体内			夹套
	填料密封	单端面机械密封	双端面机械密封
设计压力 (Mpa)	0.2	0.4	0.6-1.0	0.6
设计温度 ( °C )	200	200		200
工作温度 ( °C )	0 - 180
高电压实验 (KV)	20
瓷层厚度 (mm)	0.8 - 2.0
耐温差急变性 ( °C )	冷冲击110 热冲击120
使用介质	能耐各种浓度的无机酸、有机酸、有机溶剂和弱碱的腐蚀。
备注	1.FF罐体设计压力超过0.6MPa（即6公斤压力）的搪玻璃反应釜（罐）需与我公司联系特殊定货。 2. 搅拌器有多种型式可供用户选择 3.FF系列反应釜（罐）主体尺寸符合 HG/T2371-92 标准，并在此基础上进行了改进。

允许工作压力PN	罐内≤0.37Mpa 夹套内≤0.58Mpa
允许工作温度	罐内0-200℃ 夹套内0-200℃
允许搅拌转速	浆式83、125r/min 叶轮式≤125r/min
搅拌轴为填料密封时罐内工作压力不超过0.25Mpa

搪玻璃闭式反应罐(表1)

公称容积 (L)	代号
公称容积 (L)	DN	DO	D1	D2	D3	D4	D5	D6	D7	D8
1500	1300	910	1450	1679	30	￠80	65×5	500	400
2000	1300	910	1450	1679	30	￠80	65×5	500	400
3000	1600	1120	1750	2029	36	￠95	65×6	600	450	1300
5000	1600	1120	1750	2029	36	￠95	80×6	600	450	1300
5000	1750	1200	1900	2200	36	￠95	80×6	600	450	1400
6300	1750	1200	1900	2200	36	￠95	80×6	600	450	1400
8000	2000	1400	2200	2502	36	￠95	95×8	800	500	1600
10000	2000	1640	2400	2734	36	￠110	95×8	800/1450/1600	550	1700
10000	2400	1680	2600	2940	36	￠110	95×8	800/1450	550	1800
12500	2400	1680	2600	2940	36	￠140	95×8	800/1450	550	1800
15000	2400	1220	2600	2940	36	￠125	95×8	900/1600	550	2000
20000	2600	1220	2800	3138	36	￠140	95×8	900/1750	550	2000
30000	2800	1220	3000	3380	36	￠140	95×8	1750	550	2200

搪玻璃闭式反应罐(表2)

公称容积 (L)	代号									重量 (Kg)
公称容积 (L)	H	H1	H2	H3	H4	H5	H6	h	L	重量 (Kg)
1500	1895	975	-	315	507	700	1070	240	3505	1934
2000	2240	975	-	315	507	700	1415	240	3850	2190
3000	2275	1160	-	315	515	780	1710	240	3800	3120
5000	3275	1160	-	315	515	780	1745	240	4800	4434
5000	2940	1200	420	350	550	886	1656	270	4470	4545
6300	3375	1220	900	350	550	885	1785	270	5060	5200
8000	3280	1360	690	400	510	960	1860	330	5270	6455
10000	3582	1460	900	470	660	1020	1920	360	7095	8875
10000	3160	1500	640	470	550	1010	1610	360	5970	8895
12500	3655	1500	900	470	550	1040	1940	360	6475	9930
15000	4220	1400	1500	470	550	1100	1940	360	7970	12010
20000	4730	1530	1300	470	550	1000	2200	300	9180	14770
30000	5510	1600	1300	470	550	1000	2200	360	9960	15880
